Energía Solar Térmica - Información adicional

Encuentre aquí información técnica y dudas frecuentes antes de decidirse a comprar su equipo.

Preguntas frecuentes

¿CÓMO SE MANTIENE CALIENTE EL AGUA DURANTE LA NOCHE O ANTE LA AUSENCIA DE SOL?
El tanque acumulador esta aislado con una capa de espuma poliuretano expandido de alta densidad de 50 mm. de espesor que mantiene el agua caliente por más de 48hs.

¿QUÉ SUCEDE DURANTE EL INVIERNO, O EN DÍAS NUBLADOS O LLUVIOSOS?
El equipo calienta el agua por efecto de la radiación solar por lo que la influencia de la temperatura ambiente es mínima.
Si bien durante el invierno las horas de sol y la intensidad del mismo disminuyen, aún así en días sin nubes su performance resultará suficiente para el uso habitual.
En los días nublados aún calienta el agua, pues aprovecha la radiación difusa. En cuanto a los días lluviosos su performance es mínima pero recuerde que el agua acumulada se mantiene caliente por la aislación que tiene el tanque acumulador.
Como todo equipo de energía renovable será importante prever un un respaldo (caldera, calefón o termotanque convencional) para cubrir el déficit de radiación debido al factor climático.

¿ES AUTÓNOMO O NECESITO EL APOYO DE UN CALEFÓN O TERMOTANQUE TRADICIONAL?
Su funcionamiento es totalmente AUTÓNOMO, no necesita del apoyo de un equipo auxiliar en condiciones climáticas normales si el tamaño del equipo fue dimensionado correctamente para el uso normal y cotidiano de agua caliente. No obstante, ante la imprevisibilidad climática siempre es aconsejable mantener su calefón o termotanque tradicional para cubrir contingencias. De no poseer uno, no se preocupe. El termotanque solar tiene una entrada prevista para agregar una resistencia eléctrica de respaldo garantizando agua caliente en todo momento.

¿QUÉ ORIENTACIÓN DEBE TENER EL COLECTOR?
Deberá instalarse en un lugar soleado, siempre mirando al norte geográfico (desviaciones hasta 20º no modifican sustancialmente su rendimiento). Si bien aprovecha radiación difusa, es importante que el lugar donde se va instalar no tenga sombras a lo largo del día para lograr el máximo rendimiento. En lo posible, el equipo deberá estar ubicado cerca del lugar de consumo y con las tuberías aisladas para evitar pérdidas de calor en la conducción y minimizar el derroche de agua. La inclinación de 43° del colector de nuestros termotanques solares es la adecuada para la mayor parte del territorio argentino, no siendo necesario modificar la misma de acuerdo a la ubicación geográfica.

¿CÓMO DEBE SER LA ALIMENTACIÓN DE AGUA?
Al ser termotanques atmosféricos, los mismos no pueden ser presurizados. Es decir, hay una presión máxima de entrada que soportan. En caso de alimentarlo directamente de un tanque elevado, la diferencia de altura entre la parte superior del termotanque solar y la parte superior del tanque de alimentación de agua fría no debe ser mayor a 2 metros.
En caso de ser mayor o de elegir alimentarlo directamente con la red o bomba, se debe adicionar un tanque auxiliar de pre-llenado en la entrada del termotanque solar. Este cumple la función de reducir la presión de entrada y evitar una carga superior a la admisible.

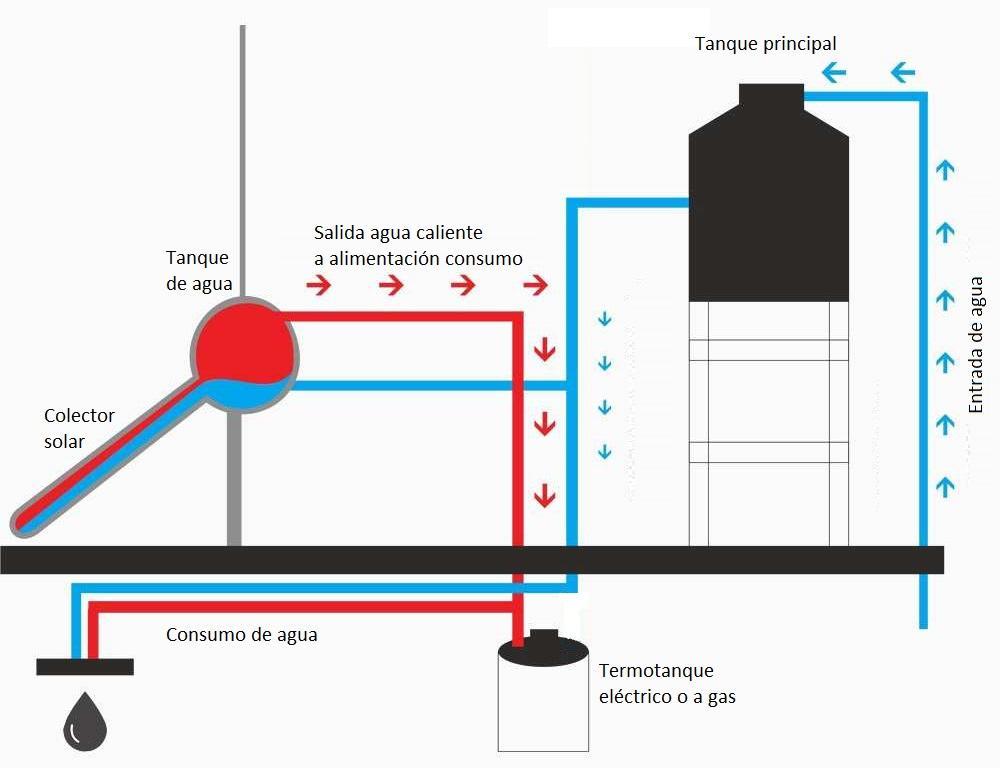

Diagrama básico de funcionamiento

Existen diversos componentes que forman parte de cada sistema solar térmico dependiendo de su complejidad, (como ser bombas, válvulas mezcladoras, controladores electrónicos, etc), pero en grandes rasgos, el siguiente esquema representa como funcionan estos equipos:

  • La energía del sol es absorbida por el "colector solar", del cual existen diversos tipos (de tubos de vacío, de placa plana, heat-pipe, etc), pero que básicamente consisten en un equipo que tiene alta absorción térmica a través de la radiación, y a su vez baja pérdida de energía térmica por bajo coeficiente de conducción.

  • El colector contiene agua en su interior que se va calentando. Luego, al dilatarse por su mayor temperatura, el agua caliente se vuelve menos densa y por ende, tiende a "subir", con lo cual en el acumulador que se encuentra sobre el colector, se va almacenando el agua caliente a medida que se genera.

  • Dicho tanque se encuentra aislado para evitar pérdidas de calor, y en su parte superior se encuentra la salida de agua caliente para uso sanitario

Tipos de termotanques: Atmosféricos o presurizables

Existen diversas sub-categorías dependiendo del criterio de clasificación que tengamos en cuenta. Uno de ellos, bastante importante, es el de la presión de trabajo de los equipos. Así, los mismos se pueden clasificar en:

    Colectores solares atmosféricos

Cómo su nombre lo indica, estos equipos trabajan a presión atmosférica. Su principal ventaja es que son más económicos y su funcionalidad es perfecta para usos de agua sanitaria que no requiera ser presurizada (hogareños o comerciales).

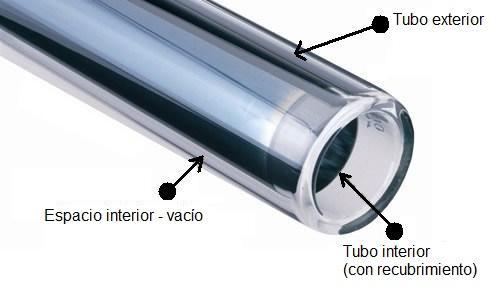

El colector está compuesto por una serie de "tubos de vidrio de vacío". Básicamente, estos consisten en un tubo exterior traslúcido y un segundo tubo, interior, y con recubrimiento especial para incrementar la absorción de la radiación.

Entre ambos, en su separación, se genera vacío, para evitar la pérdida de calor por conducción térmica (el calor únicamente ingresa por radiación).

A los sistemas que emplean estos tubos también se los denomina "directos", ya que a través de ellos circula directamente la misma agua que se consumirá posteriormente.
Veremos más adelante que hay casos de sistemas "indirectos".

    Colectores solares presurizados


 Estos equipos funcionan bajo el mismo principio térmico que los anteriores, pero con la diferencia de que en su interior toleran presiones superiores a la atmosférica. Esto los transforma en los equipos ideales a instalar en circuitos presurizados, ya que no requieren de ninguna instalación complementaria para poder funcionar correctamente y se pueden instalar directamente en el circuito.

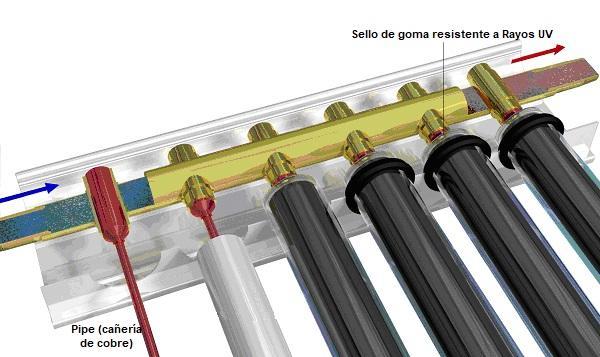

La diferencia primordial radica en que el fluido a calentar (técnicamente denominado "fluido calor-portador"), circula dentro de cañerías metálicas, generalmente de bronce, las cuales tienen mayor resistencia mecánica que el vidrio y por ende toleran mayores presiones.

Estos pueden ser del tipo "tubos de vidrio" (con la diferencia de que en su el tubo interior es de cobre - únicamente el exterior es de vidrio), o de placa plana.

A su vez, estos sistemas pueden ser directos o indirectos. En el caso de los indirectos, dentro de los tubos de bronce hay un fluido que se calienta y este a su vez, en el tanque superior, le transfiere el calor al agua de consumo. En lugar del sol calentar directamente a esta última como en el caso de los sistemas directos, aquí el sol calienta un fluido intermedio, que se encuentra dentro de las cañerías de bronce, y luego este calienta el agua.
